| 當前位置：首頁--排污泵系列產品--PW型無堵塞臥式排污泵 |
 |
一、PW型無堵塞臥式排污泵概述： |

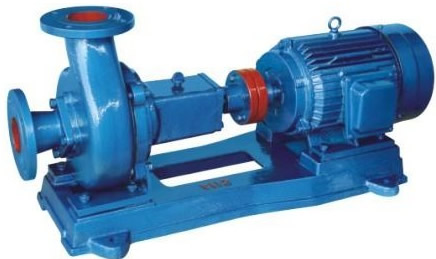

排污泵分立式排污泵和臥式排污泵兩種。PW型無堵塞臥式排污泵適于抽送80℃以下帶有纖維或其它懸浮物的液體，供城市和工礦企業排除污水糞便之用，為建筑施工，農田排灌，企事業工序中的污水，抽吸與排送，除適用輸送污水外，還適用于作疏水泵，紙漿泵，灌溉用等。PW排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。臥式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。該無堵塞排污泵為單級單吸離心泵基礎上改進優化產品，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。 該型臥式排污泵不適于吸送酸性和堿性以及含有較濃鹽分的其它對金屬有腐蝕性的化學混合物液體。如有這種特殊需要的話， 可以選用不銹鋼材質泵。產品執行JB/T6535-92《離心污水泵技術條件》標準。 |
二、PW型無堵塞臥式排污泵特點： |
1、PW型無堵塞臥式排污泵安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承 布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
2、PW型無堵塞臥式排污泵過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
3、PW型無堵塞臥式排污泵雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。 |
三、PW型無堵塞臥式排污泵工作條件： |
流量：2～1500 m 3 /h
揚程范圍：3～45m 額定轉速n：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×10 3 kg/m3
介質PH值：5～9 系統最高工作壓力：≤0.6Mpa |
四、PW型無堵塞臥式排污泵結構特點： |
1、葉輪結構型式：
葉輪的結構分為四大類：葉片式（開式、閉式）、旋流式、流道式、（包括單流道和雙流道）螺旋離心式四種。開式半開式葉輪制造方便，當葉輪內造成堵塞時，可以很容易的清理及維修，但在長期運行中，在顆粒的磨蝕下會使葉片與壓水室內側壁的間隙加大，從而使效率降低。并且間隙的加大會破壞葉片上的壓差分布。不僅產生大量的旋渦損失，而且會使泵的軸向力加大，同時，由于間隙加大，流道中液體的流態的穩定性受到破壞，使泵產生振動，該種型式葉輪不易于輸送含大顆粒和長纖維的介質，從性能上講，該型式葉輪效率低，最高效率約相當于普通閉式葉輪的92%左右，揚程曲線比較平坦。
2、旋流式葉輪：
采用該型式葉輪的泵，由于葉輪部分或全部縮離壓水室流道。所以無堵塞性能好，過顆粒能力和長纖維的通過能力較強。顆粒在壓水室內流動靠葉輪旋轉產生的渦流的推動下運動，懸浮性顆粒本身不產生能量，只是在流道內和液體交換能量。在流動過程中，懸浮性顆粒或長纖維不與葉片接觸，葉片多磨損的情況較輕，不存在間隙因磨蝕而加大的情況，在長期運行中不會造成效率嚴重下降的問題，采用該型式葉輪的泵適合于抽送含有大顆粒和長纖維的介質。從性能上講，該葉輪效率較低，僅相當于普通閉式葉輪的70%左右，揚程曲線比較平坦。
3、閉式葉輪：
該型式的葉輪正常效率較高。且在長期運行中情況比較穩定，采用該型式葉輪的泵軸向力較小，且可以在前后蓋板上設置副葉片。前蓋板上的副葉片可以減少葉輪進口的旋渦損失和顆粒對密封環的磨損。后蓋板上的副葉片不僅起平衡軸向力的作用,而且可以防止懸浮性顆粒進入機械密封腔對機械密封起保護作用。但該型式葉輪的無堵性差，易于纏繞，不宜于抽送含大顆粒（長纖維）等末經處理的污水介質。
4、流道式葉輪：
該種葉輪屬于無葉片的葉輪，葉輪流道是一個從進口到出口的一個彎曲的流道。所以適宜于抽送含有大顆粒和長纖維的介質。抗堵性好。從性能上講，該型式葉輪效率高和普通閉式葉輪相差不大，但用該型式葉輪泵揚程曲線較為陡降。功率曲線比較平穩，不易產生超功率的問題，但該型葉輪的汽蝕性能不如普通閉式葉輪，尤其適宜用在有壓進口的泵上。
5、螺旋離心式葉輪：
該型葉輪的葉片為扭曲的螺旋葉片，在錐形輪轂體上從吸入口沿軸向延伸。該型葉輪的泵兼具有容積泵和離心泵的作用，懸浮性顆粒在葉片中流過時，不撞擊泵內任何部位，故無損性好。對輸送物的破壞性小。由于螺旋的推進作用，懸浮顆粒的通過性強，所以采用該型式葉輪的泵適宜于抽送含有大顆粒和長纖維的介質，以及高濃度的介質。在對輸送介質的破壞有嚴格要求的場合下具有明顯的特點。 |
五、PW型無堵塞臥式排污泵性能參數： |
型 號 |
口 徑
mm |
流 量
m3/h |
揚 程
m |
功 率
kw |
轉 速
r/min |
效 率
% |
25PW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
32PW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
40PW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
40PW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
50PW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
50PW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
50PW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
50PW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
50PW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
50PW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
50PW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
65PW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
65PW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
65PW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
65PW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
65PW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
65PW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
80PW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
80PW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
80PW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
80PW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
100PW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
100PW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
100PW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
100PW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
100PW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
100PW00-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
100PW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
125PW30-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
120PW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
150PW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
150PW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
150PW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
150PW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
150PW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
150PW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
150PW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
200PW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
200PW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
200PW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
200PW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
200PW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
200PW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
200PW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
200PW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
200PW400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
250PW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
250PW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
250PW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
250PW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
250PW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
300PW800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
300PW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
300PW800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
300PW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
300PW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
300PW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
300PW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
350PW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
350PW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
350PW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
350PW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
350PW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
400PW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
400PW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
400PW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
400PW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
400PW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
400PW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
500PW2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
500PW2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
500PW2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
500PW2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
|
